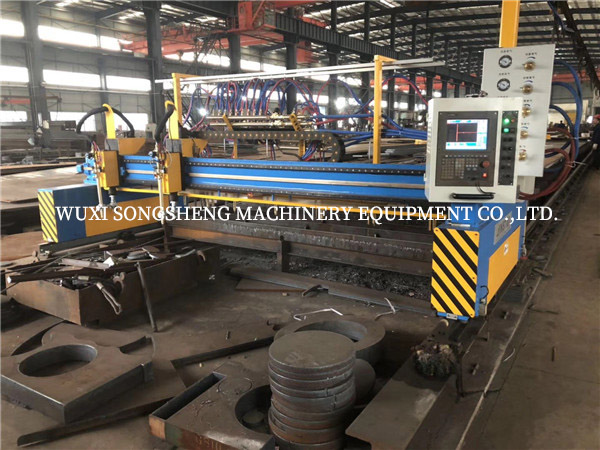

數控火焰直條切割機
作者:admin 發布時間: 2021-06-09 237 次瀏覽

本公司生產的切割機采用龍門式結構,整體結構經過整體退火及拋丸、油漆處理,機架導軌采用高頻淬火,磨削鑲嵌而成,具有剛性好、精度高、 結構穩定等特點。可配備直線三割炬、等離子割炬,可實現自動和電動升降並可配置自動點火功能。
該數控火焰直條切割機橫梁前麵的數控割槍可以切割任何複雜的異性圖形,橫梁後麵可增配直條割炬,龍門式直條日皮软件下载屬於一款多功能型日皮软件下载。 當需要把一塊鋼板切割成若幹個等寬直條的時候,可以在日皮软件下载上配以直條割炬,能一次性把鋼板切割成多個直條,有效的提高切割效率,並且能使切割時直條兩側受熱均勻,避免產生較大的熱變形。
數控火焰直條切割機產品特點:
①.橫梁:采用方管對焊結構,具有剛性好,精度高,自重輕,慣性小的特點。所有焊接件均振動時效去應力處理,有效的防止了結構變形;
②.縱、橫向驅動:均采用精密齒輪齒條(7級精度)傳動。橫向導軌采用台灣進口的直線導軌,縱向導軌采用精密加工的電梯專業導軌,保證了切割機的運行平穩,精度高,且經久耐用,清潔美觀;減速采用行星齒輪減速器,可以非常完美的保證運動的精度和平衡度;
③.縱向驅動架(端架):兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的緊壓程度,使整機在運動中保持穩定的導向。裝有除塵器,隨時刮掃積聚在導軌表麵的雜物;
④.驅動係統:選用日本全數字交流伺服或德國百格拉步進驅動技術,使整機運行平穩,速度變速範圍寬,加速時間短;
⑤.升降體:采用鋁合金結構體,升降導向采用貫通式升降,升降提升采用滾珠絲杠提升;
⑥.簡單易用的自動編程係統,使數控編程不再複雜,輕而易舉;
⑦.數控控製係統:采用自主研發控製係統,配合PLC作輸入輸出控製,使該電氣係統具有優良穩定性和超強抗幹擾。
等離子弧切割機是借助等離子切割技術對金屬材料進行加工的機械。等離子切割是利用高溫等離子電弧的熱量使工件切口處的金屬部分或局部熔化(和蒸發),並借高速等離子的動量排除熔融金屬以形成切口的一種加工方法。
等離子切割機配合不同的工作氣體可以切割各種氧氣切割難以切割的金屬,尤其是對於有色金屬(不鏽鋼、碳鋼、鋁、銅、鈦、鎳)切割效果更佳;其主要優點在於切割厚度不大的金屬的時候,等離子切割速度快,尤其在切割普通碳素鋼薄板時,速度可達氧切割法的5~6倍、切割麵光潔、熱變形小、幾乎沒有熱影響區。
機器結構
1.機架采用全焊接結構,堅固合理,操作簡單,持久耐用。
2.切割速度快,精度高。切割口小,整齊,無掉渣現象。在傳統的數控係統的基礎上,改進了切割用的控製方式,避免了二次修整加工。
3.適用於低碳鋼板、銅板、鐵板、鋁板、鍍鋅板、鈦金板等金屬板材。
4.數控係統配置高。自動引弧,性能穩定,引弧成功率達到99﹪以上。
CNC係列數控火焰/等離子切割機技術參數
